一句话答案：除颤脉冲在工程上有两种标准抽象——阻尼正弦波（试验1）像"振铃衰减"，截断指数波（试验2）像"充能后被人为切断的指数曲线"；两种波形的能量注入节奏不同，对器械的考验点也不同，所以标准要求分别施加。

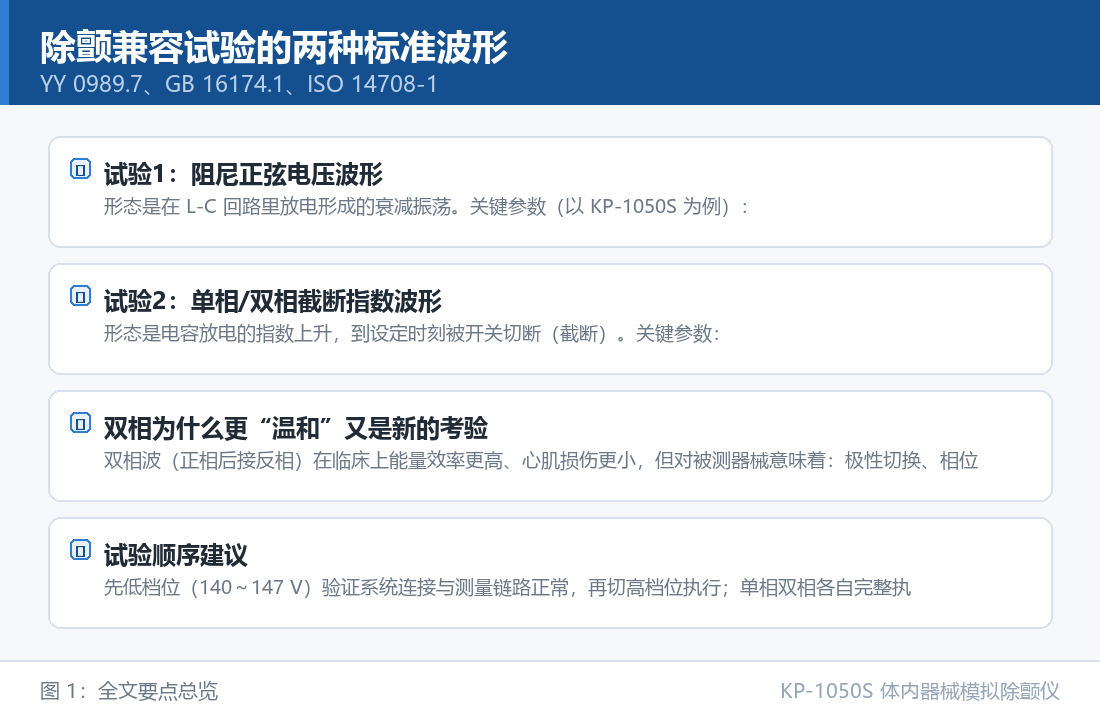

试验1：阻尼正弦电压波形

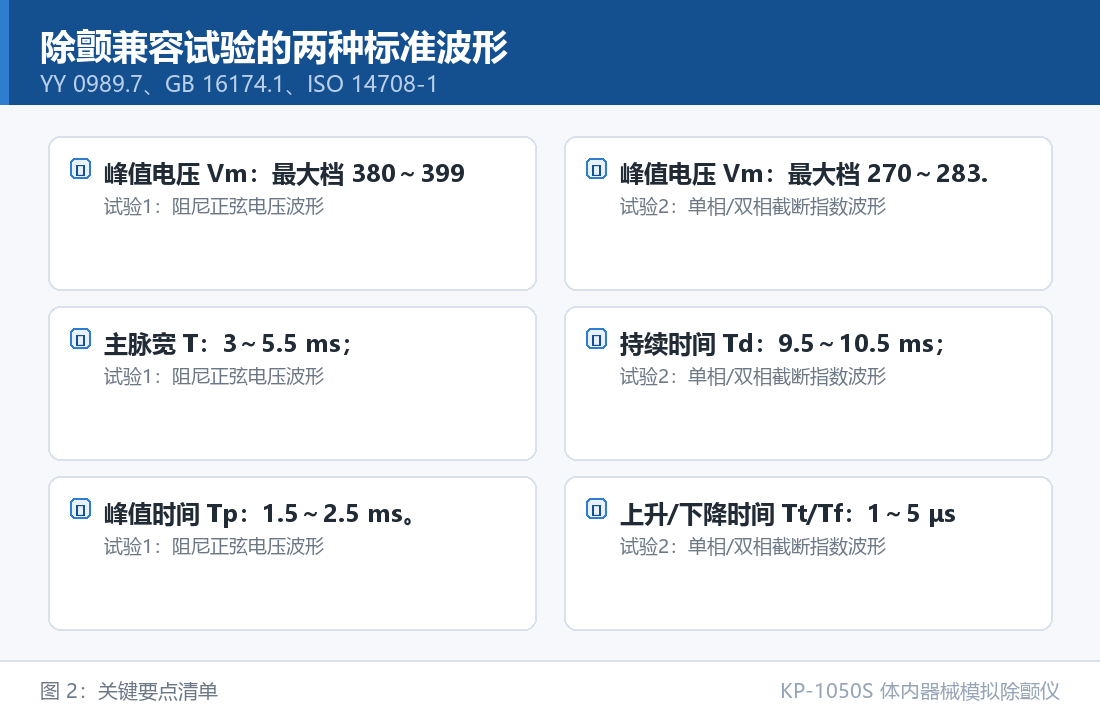

形态是在 L-C 回路里放电形成的衰减振荡。关键参数（以 KP-1050S 为例）：

它的特点是"多周期衰减"——能量分散在几个振荡周期里，考验器械对连续多脉冲的耐受。

形态是电容放电的指数上升，到设定时刻被开关切断（截断）。关键参数：

边缘极陡是它和试验1最大的差别——dv/dt 高的波形对绝缘和前端保护器件的压力完全不同。

双相波（正相后接反相）在临床上能量效率更高、心肌损伤更小，但对被测器械意味着：极性切换、相位间隔、两个方向都要耐受。KP-1050S 支持正负极性、单相/双相方式与循环执行，控制系统统一管理极性转换与相位切换序列——这一层如果靠人工换线，几乎是必错项。

先低档位（140～147 V）验证系统连接与测量链路正常，再切高档位执行；单相双相各自完整执行。测量链路确认输出幅值 Vm 与关键时间特征（T、Tp、Td 等）——施加的波形不达标，"器械通过了"没有意义。

KP-1050S 内置 Test1/Test2 两套试验网络、按模式调用切换、端口标识清晰，输出两类标准波形并同步记录响应。

作者：精邦仪器技术团队（东莞市精邦机械科技有限公司）。波形参数以 YY 0989.7、GB 16174.1、ISO 14708-1 等标准正式文本为准。
