一句话答案：4.7 kΩ 是把各输出端接入公共试验点的注入支路，50 kΩ 是公共点与试验源之间的耦合支路，100 kΩ 是参考电极回路支路——三者共同把"开路电压"转换成"作用在植入体上的规定条件"。
KP-H500-1 测试网络的连接关系可以概括成一句话：植入体各输出端分别经 4.7 kΩ 阻抗支路汇入公共试验点，公共点经 50 kΩ 支路连接试验源，植入体参考电极经 100 kΩ 参考回路接入信号源回路。
于是 26 个植入体通道在统一连接条件下完成高频电流作用试验。这句话里的"统一"是重点：如果各通道接入条件不一致，试验就不是在比较器械表现，而是在比较接线差异。

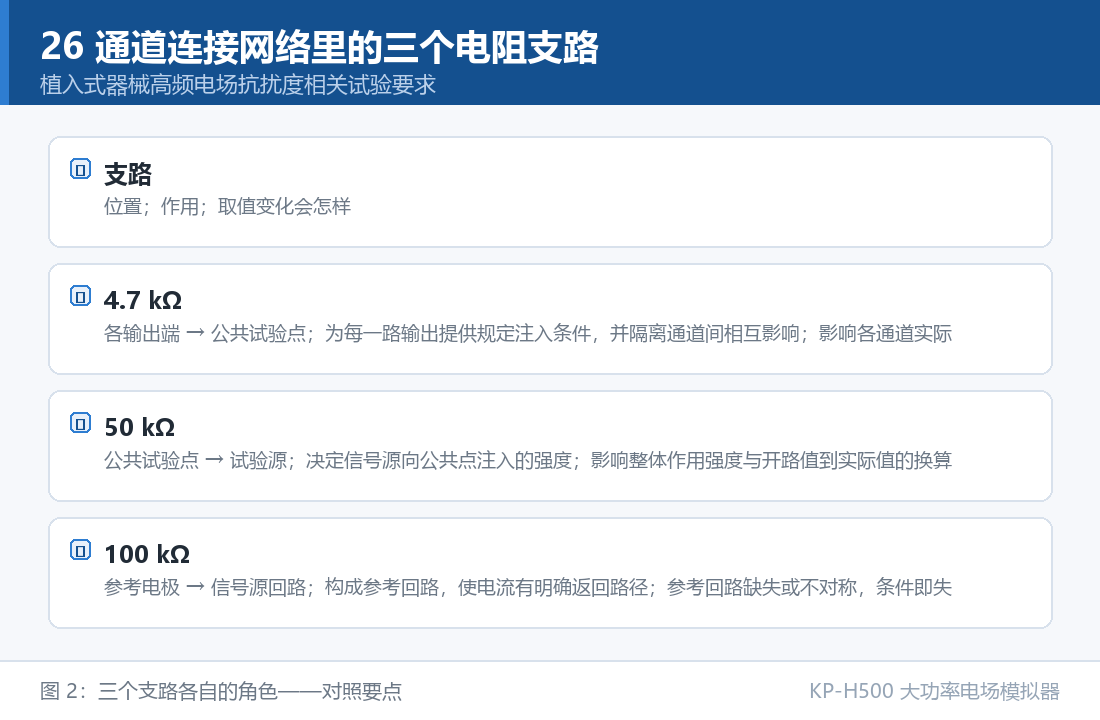

| 支路 | 位置 | 作用 | 取值变化会怎样 |
|---|---|---|---|
| 4.7 kΩ | 各输出端 → 公共试验点 | 为每一路输出提供规定注入条件，并隔离通道间相互影响 | 影响各通道实际注入电流的一致性 |
| 50 kΩ | 公共试验点 → 试验源 | 决定信号源向公共点注入的强度 | 影响整体作用强度与开路值到实际值的换算 |
| 100 kΩ | 参考电极 → 信号源回路 | 构成参考回路，使电流有明确返回路径 | 参考回路缺失或不对称，条件即失效 |
有人会觉得"直接把信号源接到植入体上不是更直接"。问题是那样做之后，施加条件不再由网络定义，而由信号源输出阻抗、线缆与植入体自身阻抗共同决定——这些值不在方法规定范围内，也不同批次之间不一致。换句话说：省掉网络，等于放弃了对试验条件的控制。
50 Ω 输出阻抗与外部连接网络共同构成受控测试条件，正是这个逻辑：信号源只负责产生一个确定的激励，真正定义"加在样品上是什么"的是网络。
这类试验的失效模式不像断路那样明显：支路接错位置、通道编号与接线标识不对应，仪器照样有输出，数据照样能记，但条件已经不是方法规定的那个条件。
KP-H500 的 26 通道连接网络让通道编号与接线标识面板一致，就是为了让接线可以被逐路复核。动作很简单：接线完成后按编号逐路核对，并把核对结果记入记录，而不是凭印象确认"接好了"。
测试网络是"把标准条款翻译成电路"的那一层。理解三个支路各自管什么，才知道接线错在哪里、结果为什么会偏。
KP-H500 大功率电场模拟器配 KP-H500-1 测试网络：26 通道连接网络，通道编号与接线标识面板一致；500 kHz 正弦输出，频率精度 ≤±0.1%，输出阻抗 50 Ω。
作者：精邦仪器技术团队（东莞市精邦机械科技有限公司）。网络连接关系与限值以适用标准文本为准。
