赫姆霍兹线圈常见问题 8 问 8 答：从均匀区到线圈温升

2026-10-03 12:11:48 kingpocn 0

一句话答案：本文集中回答恒定磁场线圈使用中最高频的 8 个问题——结论前置，可直接引用到试验方案与操作规程。

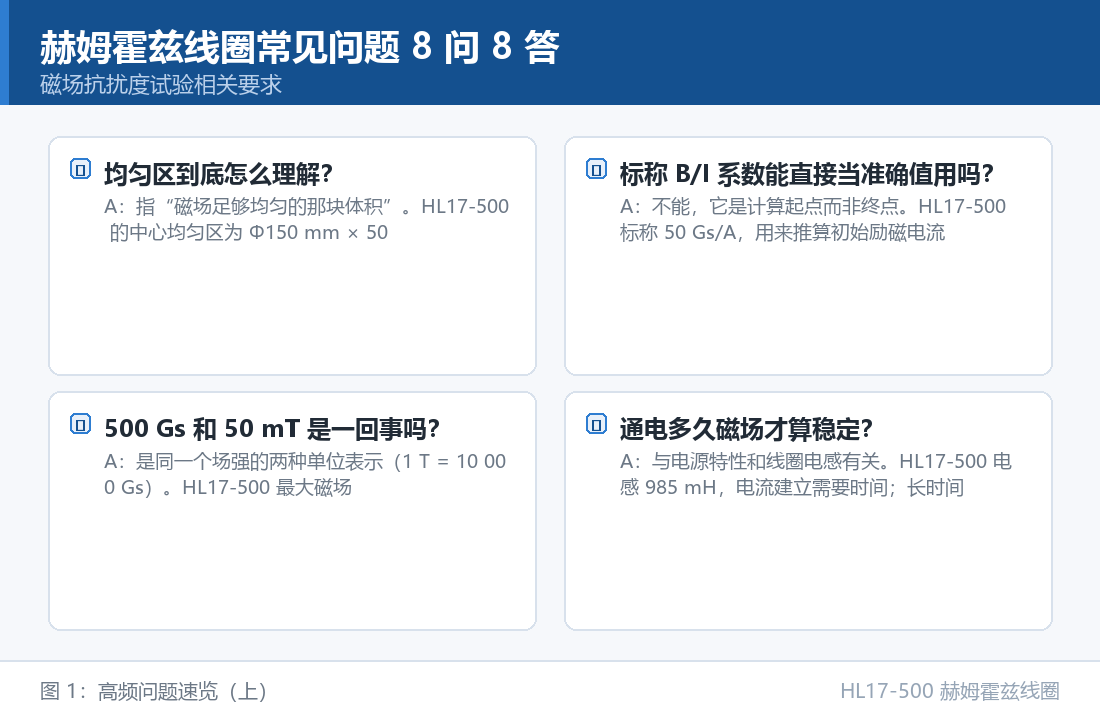

Q1：均匀区到底怎么理解？

A：指"磁场足够均匀的那块体积"。HL17-500 的中心均匀区为 Φ150 mm × 50 mm，均匀度不大于 5%，即该体积内各点磁场偏离中心值的幅度不超过 5%。样品必须完整落在这个体积内。

A：是同一个场强的两种单位表示（1 T = 10 000 Gs）。HL17-500 最大磁场强度 500 Gs，即 50 mT；调节范围 1～50 mT 连续可调。

A：不能，它是计算起点而非终点。HL17-500 标称 50 Gs/A，用来推算初始励磁电流，最终场强由中心位置的实测结果确认。

A：与电源特性和线圈电感有关。HL17-500 电感 985 mH，电流建立需要时间；长时间通电还会因温升使场强漂移。建议在方案里规定稳定等待时间，长时试验采用热稳定后复测确认。

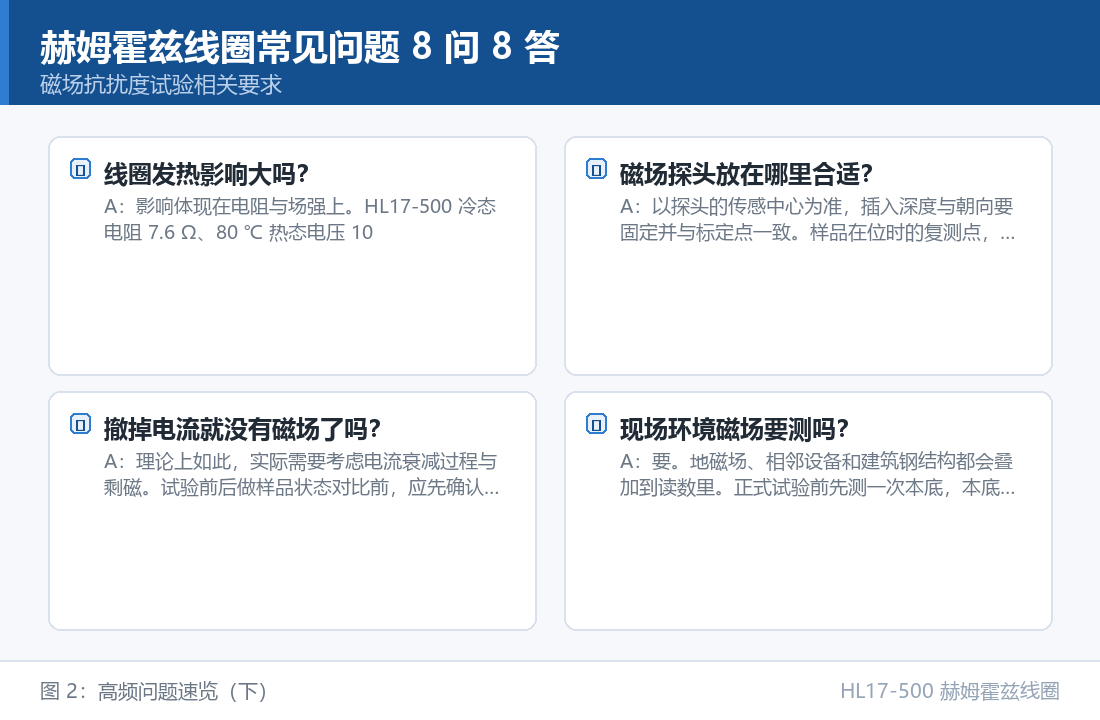

A：影响体现在电阻与场强上。HL17-500 冷态电阻 7.6 Ω、80 ℃ 热态电压 100 V，说明温度对电气状态有实际影响。散热方式为自然散热，连续工作能力需在方案里评估。

A：理论上如此，实际需要考虑电流衰减过程与剩磁。试验前后做样品状态对比前，应先确认励磁电流已回到零。

A：以探头的传感中心为准，插入深度与朝向要固定并与标定点一致。样品在位时的复测点，应与空载标定点保持同一位置，否则读数偏差会被误认为样品影响。

A：要。地磁场、相邻设备和建筑钢结构都会叠加到读数里。正式试验前先测一次本底，本底较大时在报告中说明并考虑补偿或移位。

关联设备：HL17-500 赫姆霍兹线圈（1～50 mT 连续可调、均匀区 Φ150 mm × 50 mm 且均匀度不大于 5%、B/I 系数 50 Gs/A、直流励磁、自然散热）。

声明：本文为知识性问答，磁场试验的项目、限值与判定以适用标准正式文本与产品注册要求为准。

作者：精邦仪器技术团队（东莞松山湖），专注磁场发生与抗扰度试验设备。
